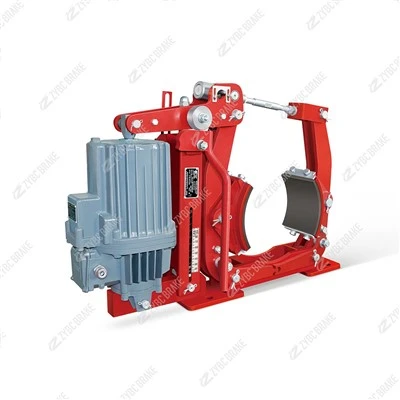

YWZ9-500/E80A Coscáin Druim Leictre-hiodrálacha

Is é an YWZ9-500/E80A ná coscán druma hiodrálach trom - dualgas leictreastatach - (trastomhas druma 500 mm, péireáilte le thruster ED80/6), atá oiriúnach le haghaidh oibriú agus páirceáil coscánaithe ar chraenacha móra, ardaitheoirí, agus - iompróirí tromshaothair. Tá chasmhóiminte coscánaithe rátáilte aige de 1250 N·m (inchoigeartaithe 800-1600 N·m) agus tá cothromú imréitigh uathoibríoch agus teip - feidhmíocht shábháilte aige.

---

Sonraíochtaí Croí

Paraiméadar	Luach
Trastomhas druma	500 mm
Casmhóiminte coscánaithe rátáilte	1250 N·m (inchoigeartaithe: 800-1600 N·m)
Truster comhoiriúnaithe	ED80/6 (sá 800 N, stróc 60 mm)
Imréiteach coscáin	0.8-1.2 mm (uathchomhionannú trí mheicníocht idirghlasála)
Líneáil frithchuimilte	Aispeist neamh -, tiús 18 mm (ionadaigh nuair is lú ná nó cothrom le 5 mm)
Córas oibriúcháin	De ghnáth dúnta (an earraigh - curtha i bhfeidhm, leictrileictreach - scaoileadh)
Teocht chomhthimpeallach	-20 céim go dtí +50 céim
Taiseachas coibhneasta	Níos lú ná nó cothrom le 90%
Meáchan	~118 kg
Airde an ionaid suiteála	365 mm
Rang inslithe	B (mótair thruster)
Minicíocht gníomhaíochta	Suas le 1200 uair in aghaidh na huaire
Caighdeáin	GB6333-86, JB/T6406-2006, DIN15430

---

Struchtúr & Prionsabal Oibre

Struchtúr: Fráma athneartaithe coscáin + bróga coscáin chlé/ar dheis + earrach aischuir ard - stiffness + meicníocht cothromaithe imréitigh idirghlasála + thruster hiodrálach ED80/6 - + bonn seasta. Cinntíonn imthacaí féin-bhealaithe - ag príomh-insí éifeachtacht tarchurtha ard agus ní gá lubrication. Cuireann scála chasmhóiminte ar an bhfeadán earrach ar chumas coigeartú iomasach.

Theip ar - Oibríocht Shábháilte:

Cumhacht - ar (scaoileadh): Tosaíonn mótair thruster, brúnn brú hiodrálach an pushrod aníos. Tarraingíonn an mheicníocht luamháin na bróga coscáin ar ais, comhbhrú an earraigh tuairisceáin, agus scaoileann an coscán.

Cumhacht - múchta (coscánú): Cailleann thruster cumhacht, tarraingíonn an pushrod siar faoi fhórsa agus domhantarraingthe an earraigh. Éiríonn an t-earrach fillte, ag tiomáint na bróga chun an druma a chlampáil le haghaidh coscánaithe cobhsaí.

Comhionannú Imréitigh: Coinníonn an meicníocht comhghlasála an t-imréiteach ar an dá thaobh de na bróga cothrom, rud a chosc ar chaitheamh míchothrom agus tarraing coscáin.

---

Buntáistí Buntábhachtacha

Sábháilteacht iontaofa: Cinntíonn dearadh dúnta de ghnáth coscánaithe láithreach ar mhainneachtain cumhachta, cosc ​​a chur ar sleamhnú trealaimh.

Cothabháil íseal -: Laghdaíonn insí bealaithe féin - agus cothromú imréitigh idirghlasála idirghabháil láimhe; ceadaigh - a chur isteach sna líneálacha athsholáthar tapa gan an fráma a dhíchóimeáil.

Feidhmíocht chobhsaí: Líneálacha aispeiste neamh - le comhéifeacht frithchuimilte de μ≈0.35-0.4 agus friotaíocht maith ardteochta.

Coigeartú iomasach: Déanann scála an chasmhóiminte ar an bhfeadán earrach coigeartú an chasmhóiminte coscánaithe éasca agus díreach.

Minicíocht gníomhaíochta ard: Oiriúnach do thosnú minic - dálaí oibre stoptha i bhfeidhmchláir tromshaothair -.

---

Feidhmchláir

Bunscoil: Coscánú oibre agus páirceála do chraenacha droichid mhóra, craenacha droichead, ardaitheoirí móra leictreacha, agus iompróirí crios dleachta trom - i monarchana, i gcalafoirt agus i limistéir mhianadóireachta.

Meánscoileanna: Coscánú le haghaidh príomh-mheicníochtaí agus meicníochtaí cúnta (slewing, luffing, etc.) trealaimh ardaithe agus láimhseála ábhair i dtionscail mhiotaleolaíocht, ghual agus cheimiceach.

---

Suiteáil & Cothabháil

Suiteáil:

Suiteáil ar bhonn docht chun creathadh a sheachaint. Cinntigh comhlárnacht druma (rith amach Níos lú ná nó cothrom le 0.15 mm) agus ailíniú brúshlat thruster (gan aon fhórsa cliathánach).

Ceangail an thruster le soláthar cumhachta 380 V trí - chéim agus é a líonadh le ola hiodrálacha ISO VG 32/46 go dtí an leibhéal sonraithe.

Fíoraigh oibriú an mheicníocht um chothromú imréitigh agus déan tástáil ar sholúbthacht coscánaithe agus scaoilte roimh choimisiúnú.

Cothabháil:| Timthriall|Míreanna Cothabhála || ----|---- || Laethúil|Seiceáil leibhéal ola thruster, sceitheadh ​​píblíne, agus torann neamhghnácha; stains ola glan agus smionagar ar dhromchla an druma. || 3 mhí|Iniúchadh a dhéanamh ar chaitheamh línéar agus sláine séala thruster; níos doichte dúntóirí scaoilte (luamhán agus boltaí bonn). || 6 mhí|Cuir ola hiodrálach thruster in ionad; seiceáil leaisteachas an earraigh ar ais (ionadaigh má bhíonn tuirse air). || 12 mhí|Athchóiriú a dhéanamh ar an thruster (glan an caidéal agus an loine); líneálacha a chur in ionad más tiús<5 mm; resurface the drum if worn or deeply scratched. || 2 years | Replace thruster seals and filter; inspect the brake frame for deformation; calibrate braking torque. |

---

Lochtanna Coitianta & Ceartúcháin

locht	Cúis Féideartha	Deisiúchán
Coscánú lag	Líneálacha caite, tuirse earrach, nó subh meicníocht cothromaithe	Líneálacha athsholáthair; coigeartú/athsholáthar an earraigh; glan/lubricate an mheicníocht cothromaithe.
Tarraing coscán/róthéamh	Meicníocht comhionannaithe subh, pushrod bhfostú, nó ola ar an druma	Páirteanna cothromaithe glan; lubricate an pushrod; glan an dromchla druma.
Theipeann ar Thruster síneadh	aisiompú céim mhótair, scagaire clogged, nó leibhéal íseal ola	Céim mótair ceart; in ionad an scagaire; athlíon ola hiodrálach.
Casmhóiminte coscánaithe éagobhsaí	Caitheamh bróg míchothrom nó dífhoirmiúchán druma	Athsholáthar líneálacha atá caite go míchothrom; meileann an dromchla druma.
Torann neamhghnách le linn coscánaithe	Bróga scaoilte nó líneálacha millte	Níos doichte dúntóirí bróg; líneálacha scoilte a athsholáthar.
