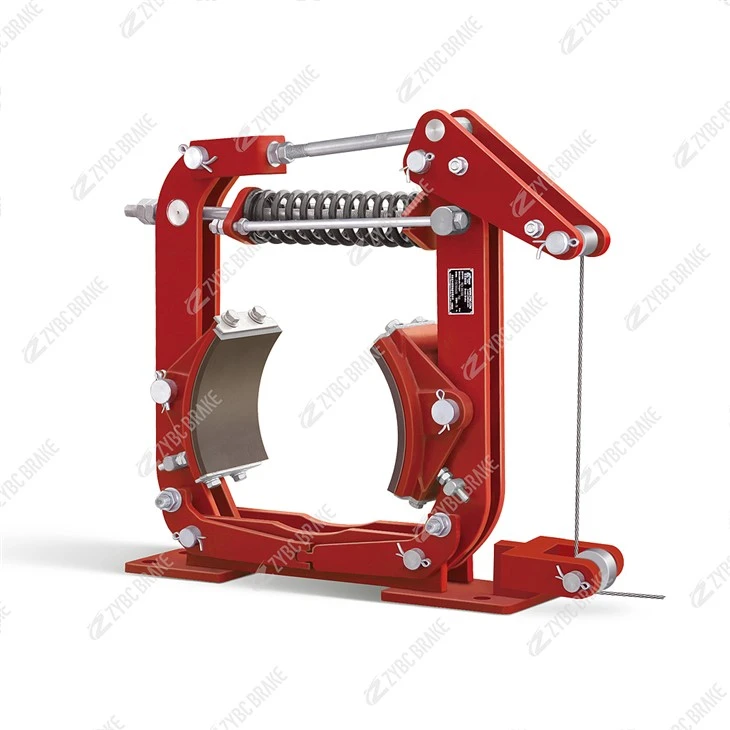

Coscáin Droim Coise Sraith TWZ(B) Oibrithe



1. Forbhreathnú Sraith & Feidhm Croí

Déantar an tSraith TWZ(B) (T=Foot, W=Drum, Z=Bunúsach, B=Hiodrálacha-Cuidithe) a innealtóireacht le haghaidhrialú coscánaithe láimhe, agus an dá leagan ag tabhairt aghaidh ar riachtanais éagsúla fórsa:

TWZ (Bunúsach): Ag brath go hiomlán ar nascadh meicniúil (pedal + luamháin) chun fórsa coise a tharchur chuig na bróga coscáin. Ideal d'fheidhmchláir dhleachta éadroma (0.5–5 tonna) nuair is leor an chasmhóimint coscánaithe íseal.

TWZ(B) (Hiodrálach-Cuidithe): Comhtháthaíonn sé sorcóir hiodrálach beag chun fórsa pedal a aimpliú, iarracht an oibreora a laghdú agus an chasmhóimint á mhéadú. Oiriúnach do thascanna meándleachta (3–10 tonna) óna dteastaíonn fórsa coscánaithe níos airde.

I measc na bpríomhfheidhmeanna atá acu tá:

Oibreoir-Rialaithe Stopadh: Éascaíonn sé luasmhoilliú céimneach mín nó stadanna éigeandála trí bhrú coise, atá ríthábhachtach chun ualaí beaga a shuíomh nó chun spásanna daingean a nascleanúint.

Sealbhú Ualach Statach: Innealra/ualaí a dhaingniú nuair a bhíonn an pedal faoi ghlas (trí ghlaiseadh meicniúil), rud a chuirfeadh deireadh leis an ngá atá le hionchur leanúnach oibreora.

Coscánaithe Cúltaca: Ag fónamh mar chúltaca láimhe iontaofa do chórais uathoibrithe, ag cinntiú sábháilteacht i teip cumhachta nó lochtanna coscáin bunscoile.

2. Prionsabal Oibre

Feidhmíonn an dá leagan ar ghníomhú de láimh ach tá siad éagsúil ó thaobh tarchur fórsa, ag oiriúnú d'éilimh ualaigh:

2.1 TWZ (Bunghníomhaíocht Mheicniúil)

Scaoileadh Coscáin: Nuair nach bhfuil an pedal depressed, tarraingíonn spriongaí ar ais na bróga coscáin, rud a chruthaíonn bearna 0.3-0.5mm idir na bróga agus an druma rothlach. Rothlaíonn an druma (ceangailte leis an seafta innealra) go saor.

Rannpháirtíocht Coscáin: Tarraingíonn díbhrú an pedal nasc luamhán meicniúil, rud a bhrúnn na bróga coscáin i gcoinne an druma. Tá an chasmhóimint choscánaithe comhréireach go díreach le fórsa na gcos (30-80 N), rud a fhágann go bhfuil sé simplí ach go dteastaíonn iarracht níos mó oibreora le haghaidh ualaí níos troime.

Sealúchas Luchtaithe: Glasann latch pedal an nasc sa suíomh "bróga ag gabháil", ag cothabháil an chasmhóiminte chun an t-ualach a choinneáil go statach.

2.2 TWZ(B) (Gníomhachtú Hiodrálach-Cuidithe)

Scaoileadh Coscáin: Mar an gcéanna leis an leagan TWZ -retract springs aistarraingt bróga nuair a bhíonn an pedal díomhaoin.

Rannpháirtíocht Coscáin: Gníomhaíonn caidéal hiodrálach beag (comhtháite isteach sa tionól pedal) depressing an pedal ar dtús. Gineann an caidéal brú íseal go dtí meán (5–12 MPa), a thiomáineann sorcóir hiodrálach atá suite ar an gcoscán. Aimplíonn an sorcóir an fórsa chun na bróga a bhrú i gcoinne an druma, ag laghdú fórsa pedal riachtanach 40-60% i gcomparáid leis an TWZ bunúsach.

Sealúchas Luchtaithe: Coinníonn córas glasála dé (latch pedal + comhla seiceála hiodrálach) suíomh brú/sorcóra, ag cinntiú coimeád ualaigh slán fiú má scaoiltear an pedal beagán.

3. Struchtúr Croí & Príomh-Chomhpháirteanna

Roinneann an TWZ agus TWZ(B) dearadh modúlach, garbh le hathróga-comhpháirteanna ar leith le haghaidh tarchur fórsa:

3.1 Comhpháirteanna Comhroinnte

Pedal Crúibe & Nascáil: Pedal cruach tromshaothair le eochaircheap rubair neamh-duillín, ceangailte le córas luamhán plátáilte since le haghaidh friotaíocht creimeadh agus marthanacht.

Tionól Coscánaithe Droim:

Bróga Coscáin: Bróga stua dúbailte déanta as iarann ​​insínte QT400 (TWZ) nó QT500 (TWZ(B)) le haghaidh neart.

Líneálacha Frithchuimilte: Líneálacha ilchodacha bunaithe ar roisín (μ Níos mó ná nó cothrom le 0.40) le friotaíocht teasa suas le 300 céim , seamaithe le bróga le haghaidh athsholáthar éasca.

Comhoiriúnacht Druma: Deartha le haghaidh drumaí trastomhas 150-400mm (ábhar: cruach 45 # / iarann ​​teilgthe), le lúibíní inchoigeartaithe chun freastal ar éagsúlachtaí ailínithe.

Meicníocht um Fhilleadh & Glasáil:

Fill ar ais Springs: Springs cruach ard-teannais a athshocraíonn an cos agus na bróga nuair a scaoiltear brú.

Latch Pedal Meicniúla: Luamhán nó bioráin a dhaingníonn an pedal sa suíomh dúlagar le haghaidh sealúchais statach.

3.2 TWZ(B)-Comhpháirteanna Hiodrálacha Sonracha

Mionchaidéal & Sorcóir Hiodrálacha: Caidéal loine (gléasta-suite) agus sorcóir hiodrálach gníomhach singil (cosán-suiteáilte) a aimplíonn fórsa gan hiodrálaigh choimpléascacha.

Íseal-Píobáin Bhrú & Comhla Seiceála: Píobáin rubair athneartaithe (rátáilte le haghaidh 15 MPa) agus comhla seiceála chun cosc ​​a chur ar chaillteanas brú le linn ualaigh, ag cinntiú iontaofacht.

4. Príomhghnéithe & Buntáistí

Seasann Sraith TWZ(B) amach as a simplíocht, a inoiriúnaitheacht agus a dearadh atá dírithe ar an úsáideoir:

4.1 1. Dual-Solúbthacht Athraitheach

Má roghnaítear idir TWZ (meicniúil) agus TWZ(B) (cúnamh hiodrálach) ceadaítear an coscán a mheaitseáil le héilimh lódála-nó ró-innealtóireacht (do thascanna éadroma) nó tuirse oibreora a sheachaint (do thascanna meánacha).

4.2 2. Simplí & Íseal-Cothabháil

Gan leictreonaic choimpléascach nó hiodrálaic ardbhrú (fiú i gcás TWZ(B)), ag laghdú pointí teipe.

Is féidir líneálacha frithchuimilte a athchur i níos lú ná 20 nóiméad nó cothrom le 20 nóiméad le huirlisí bunúsacha, agus ní theastaíonn ó chóras hiodrálacha TWZ(B) ach seiceálacha ola ócáideacha (ola hiodrálacha mianraí).

4.3 3. Iomasach & Tuirse-Oibríocht a Laghdú

Laghdaíonn cúnamh hiodrálach an TWZ(B) fórsa na gcos go 20–50 N, rud a fhágann go bhfuil sé compordach le haghaidh úsáid leathnaithe (m.sh. oibreoirí trádstórais).

Cumasaíonn freagairt fórsa líneach (an dá leagan) rialú beacht, rud a sheachnaíonn sway ualaigh nó innealra ag magadh le linn stadanna.

4.4 4. Garbh le haghaidh Timpeallachtaí Tionscail

Tá na comhpháirteanna miotail go léir (pedal, nascacht, fráma coscáin) brataithe le roisín eapocsa (tiús 60-80μm) le haghaidh cosaint IP54, ag seasamh in aghaidh deannaigh, taise agus creimeadh éadrom.

Coscann dúntóirí frith-chreathadh (cnónna glasála, leicneáin earraigh) comhpháirt a scaoileadh i dtrealamh ardchreathadh (eg, toiní beaga).

5. Feidhmchláir tipiciúla

Déanann an tsraith oiriúnú d'innealra láimhe meándleachta ar fud na dtionscal:

Athrú	Feidhmchláir
TWZ	Tionscnaimh bheaga ceardlainne (Níos lú ná nó cothrom le 3 thona), cairteacha ábhair bhrúite láimhe, mionchraenacha jib (0.5–2 tonna), tiomántáin meaisín teicstíle.
TWZ(B)	Cairteacha ábhar meándleachta (3–8 tonna), craenacha droichead beaga (2–5 thona), trucailí tarraingthe tionsclaíochta ar luas íseal, mionbhinsí láithreáin tógála (5–10 tonna).

6. Sonraíochtaí Teicniúla (TWZ vs. TWZ(B))

Paraiméadar	TWZ (Bunúsach)	TWZ(B) (Hiodrálach-Cuidithe)
Cineál Coscáin	Coscán druma meicniúil coise-oibrithe	Coscán druma chúnta-hiodrálaigh-oibrithe
Trastomhas Droim Comhoiriúnach	150-300 mm	200-400 mm
Casmhóiminte Coscánaithe Rátáilte	80–500 N·m	300–1,500 N·m
Modh Gníomhaithe	Nasc luamhán meicniúil	Aimpliú meicniúil + hiodrálach
Fórsa Pedal Riachtanach	30–80 N	20–50 N
Córas Hiodrálacha (TWZ(B))	- Brú Oibre: 5–12 MPa; Sreabhán: Ola mianraí (ISO VG 46)	-
Ábhar Líneáil Frithchuimilte	Comhchodach bunaithe ar roisín-	Roisín-leath-mhiotalacha-chomhchodach
Saol Seirbhíse Lining	Níos mó ná nó cothrom le 6,000 uair an chloig	Níos mó ná nó cothrom le 7,000 uair an chloig
Teocht Oibriúcháin	-10 céim go 60 céim	-20 céim go 70 céim
Aicme Cosanta	IP54	IP54
Am Freagartha (Teagmháil Iomlán)	Níos lú ná nó cothrom le 1.5 soicind	Níos lú ná nó cothrom le 1.2 soicind
Cineál Gléasta	Lúibín-suiteáilte	Flange/lúibín-suiteáilte
Meáchan (Coscán + Pedal)	8-20 kg	15-35 kg

Déanann an tSraith TWZ(B) simplíocht agus feidhmíocht a chothromú, ag tairiscint-réiteach coscánaithe láimhe éifeachtach ó thaobh costais de atá oiriúnaithe do riachtanais thionsclaíocha meándleachta{-áit a bhfuil rialú oibritheora agus cothabháil íseal chomh ríthábhachtach le sábháilteacht.
